Z系列静态数字式电子汽车衡

静态数字式电子汽车衡，配置先进的数字式称重传感器和智能化数字称重仪表，具有防作弊、称重速度 快、精度高、可靠性强等特点；对温度系数、非线性、滞后和蠕变性能等进行自动数字化补偿；仪表功能丰 富，存储功能强；秤台釆用u型结构设计，并通过有限元分析软件进行受力分析结构合理。整体强度和刚度得 到有效保证；秤台表面采用经过大型抛丸机抛丸除锈处理，极大增强了秤台的防腐、防锈能力；秤台生产完全 实现模块化、标准化、系列化，安装维护方便。

技术参数

称重准确度等级：OIML

称量范围：10t ~ 200t

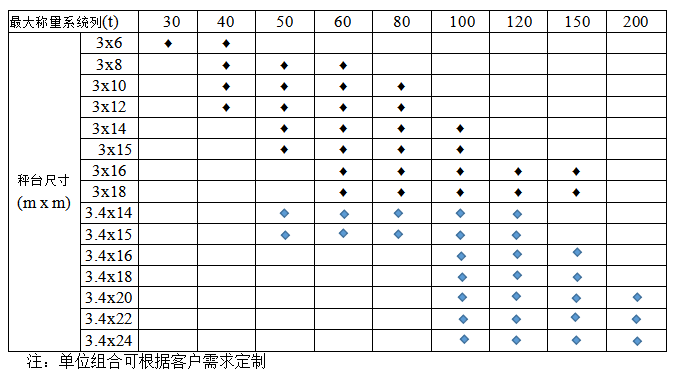

秤台组合：6m ~ 24m

工作环境湿度：≤90%R.H

工作环境温度：-10℃~+60℃

工作电源：220VAC(-15%~+10%), 50HZ±2%

安全过载：130%F・S

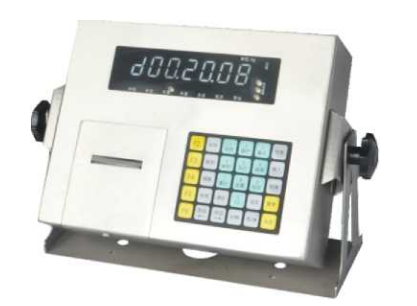

XI2008-D 简介

D2008系列数字式电子称重仪表，采用不锈钢外壳，配置高性能宽电压开关电源，交直流两用，适用于1~16个C型或E型数字传感器的静态汽车衡系统。

同系列产品：

D2008型(08+FA ) 仪表为橡胶按键；

D2008型(08+FP ) 仪表为橡胶按键； 内置热敏微型打印机；

D2008型(08+FP1 ) 仪表为橡胶按键；内置针式微型打印机；

D2008型(09FA ) 仪表为橡胶按键；浮地设计；

D2008型(09FP ) 仪表为橡胶按键；内置热敏微型打印机，浮地设计

D2008型(09FP1 ) 仪表为橡胶按键；内置针式微型打印机，浮地设计

特点及基本功能：

具有2种自动组网方式；

仪表与传感器通讯支持加密功能；

支持Modbus-RTU协议；

具有文本信息可输入、可打印功能；

自动调角差功能和手动调角功能；非线性修正功能； 数字传感器内码查看功能；数字传感器状态检测功能；

配置大屏幕接口；串行通讯接口；配置标准并行打印接口，可自定义打印格式；

PC串口自检功能；恒流源智能充电保护功能；

全面配置EMC电磁兼容防护措施；

主要技术参数：

准确度等级：级

误差分配系数：pi=0.5

分度值：1、2、5、10、20、50、100可选

数字传感器接口:RS485方式，最大传输距离V75米

传输速率∶E 协议19200 bps，C协议9600bps；

数字传感器供电电源∶DC12V/~750mA

数字传感器连接数量∶1~16个

数字传感器通讯协议∶柯力E协议或柯力C协议

显示:7位LED数码管，7个状态指示符；

大屏幕接口∶20mA电流环恒流源串行输出，传输距离<100米；

串行通讯接口:配置标准RS232，RS485，波特率600-19200可选

打印机接口:配置标准并行打印接口，推荐ESPONLQ-300K/300K+

II、ESPONLQ680/730/1600K，松下KX-P1121/1131，得实DS300/2600宽行打印机；

数据贮存∶可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录。

仪表电源∶交流110-220V，50Hz；

辅助电源:DC12V/7Ah免维护蓄电池（随机充电）

外型∶339x 110x230 mm

自重:约3.6公斤

Introduction

D2008 Series Digital Weighing Indicator is with stainless steel housing,configure with high performance,wide voltage switch power supply.AC/DC both is possible,suitable for static weighing truck scale system with 1-16pcs C type or E type digital load cells.

D2008-FA is with rubber keys cover；

D2008-FP is with rubber keys cover, inner thermal micro printer；

D2008-FP1 is with rubber keys cover, inner pin type micro printer；

D2008-FB is with stainless steel keys；

D2008-FBP is with stainless steel keys, inner thermal micro printer；

D2008-FBP1 is with stainless steel keys, inner pin type micro printer；

Characteristics and descriptions:

It has two kinds of auto networking methods

The communication between load cells and indicator could be encrypted；

Support Modbus-RTU protocol；

With text information input and printing function；

Automatic and manual corner-difference adjustment；

Non-linearity adjustment function；

Digital load cell inner code checking function；

Digital load cells' inspection function；

With scoreboard interface；

With serial communication interface；

With standard parallel print interface,user-dened printing loa

PC serial port self-checking function；

Constant current smart recharge protection function；

EMC Protection measurement totally set；

Main technical parameter；

Accuracy Grade: n=3000

Error Partition Coefficient:pi=0.5

Division Value:1.2.5.10.20.50.100 available

Load cell interface:RS485 Mode, Maximum Transmission distance<75 meters

Transmission speed:E protocol 19200 bps, C protocol 9600bps；

Load cell power supply:DC12V/750mA

Load cell numbers: 1~16pcs

Load cell communication protocol:Keli E protocol or Keli C protocol

Display: 7 bits LED,7 bits status indication；

Scoreboard interface:20mA current loop series serial output,baud rate 600, transmission distanced≤100m；

Serial communication interface: With standard RS232, RS485,Baud rate 600~19200 Optional

Printer interface:With standard parallel printing interface,ESPON LQ-300K/300K+ǁ\ESPONLQ680/730/1600K,Panasonic KX-P1121/1131,DS300/2600 wide-line printers etc；

Data storage:Tare weights of vehicle ID:1500 groups,Cargo name:201 groups,

Customer Name:100 groups, Remarks:100 groups. Weighing record:2400 groups Power supply:AC110-220V,50Hz；

Assistant power supply:DC 12V/7Ah Maintenance-free battery(can charge by indicator)

Size:339x110x230mm

Net Weight:About 3.6kg

Z系列传感器介绍XLZF-D

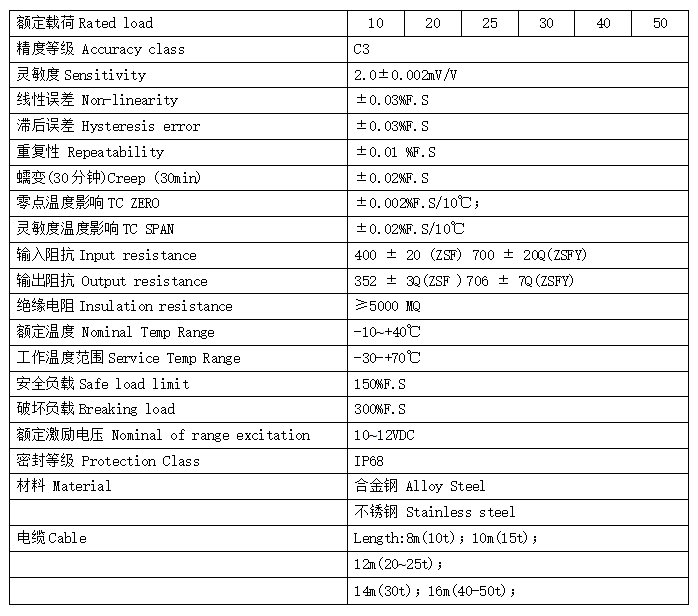

TECHNICALPARAMETER

4Wires:Exc+(红,Red)；Exc-(黑,Black)；Sig+(绿,Green)；Sig-(白,White)
