H系列静态数字式电子汽车衡

   静态数字式电子汽车衡，配置先进的数字式称重传感器和智能化数字称重仪表，具有防作弊、称重速度 快、精度高、可靠性强等特点；对温度系数、非线性、滞后和蠕变性能等进行自动数字化补偿；仪表功能丰 富，存储功能强；秤台采用U型结构设计，并通过有限元分析软件进行受力分析结构合理。整体强度和刚度得 到有效保证；秤台表面釆用经过大型抛丸机抛丸除锈处理，极大増强了秤台的防腐、防锈能力；秤台生产完全 实现模块化、标准化、系列化，安装维护方便。

技术参数

称重准确度等级：OIML

称量范围:10t~200t

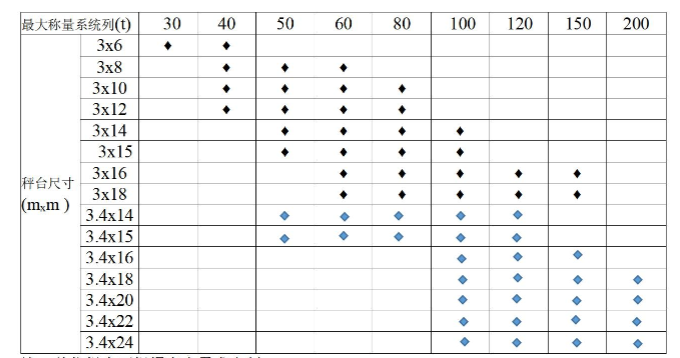

秤台组合：6m ~ 24m

工作环境湿度:<90%R.H

工作环境温度：-10°C~+60°C

工作电源：220VAC(-15%^10%)

50HZ±2%

安全过载:130% F.S

注：单位组合可根据客户需求定制

XI2008-D39 简介

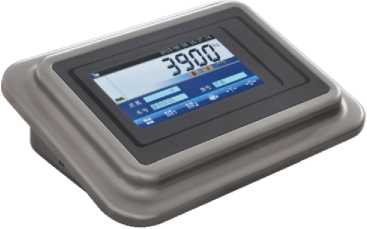

一、产品概述：D39-WB(YTW)物联网数字静态汽车衡仪表

二、产品特点

仪表电源：交流110~220V, 50Hz；

与传感器的通讯距离∶在接12数字传感器情况下总线可接至30米

数字传感器供电电源：DC12V/~750mA

传输速率∶E和K协议19200bps，C协议9600bps；

数字传感器连接数量∶1~16

电路保护∶RFI，EMI，ESD、隔离保护

传感器接口∶航空插头，RS485方式

串行输出∶RS232，RS485，

波特率2400、4800、9600，19200、38400 及115200

8 data bits；even，odd，mark，space or none parity

大屏幕接口：20mA电流环恒流源串行输出，传输距离<100米；

打印机接口∶配置标准并行打印接口，推荐ESPONLQ-300K/300K+II、ESPONLQ680/730/1600K，松下KX-P1121+/1131+，得实DS300/2600宽行打印机；外接POS58机炜煌WH-T2AR10-00ABPB。

以太网接口∶10/100Mbps

显示：7inch800*480的TFT彩色显示   按键∶电阻式触摸屏

数据贮存：1000组车号皮重，3500组最新称重记录，300组最新不完整称重记录

工作温度：-10℃~40℃     重量：2.8Kg

物联网通讯方式∶Rj45接口的有线网络

三、
产品功能

7inch800*480的TFT彩色显示。

触摸操作准确性高，响应速度快，不需外接键盘辅助操作；

支持以太网接口、RS232、RS485、并行打印接口和大屏幕接口；

多种形象的数字秤调秤界面，使汽车衡数字化优势得到更好发挥；

仪表异常提示信息清晰，且还有排除故障说明；

支持英文触摸全键盘输入，让数字与文字编辑更方便；

多种方式的秤台状态分析界面，让排除安装隐患和查问题更方便；

支持C型、E型和K型多种协议传感器。

所有外接设备在电气上与传感器隔离，传感器不受外接设备漏电的影响。

具有填充式打印磅的排版功能。

具有电子铅封、开壳检测、传感器和仪表绑定、远程核对计量相关参数等物联网计量保护功能。

具有远程査看与设置PC通讯参数、存储打印参数等物联网应用类功能。

对以太网通讯参数只能查看。

以太网接口同时支持原以太网通讯协议和物联网通讯协议。

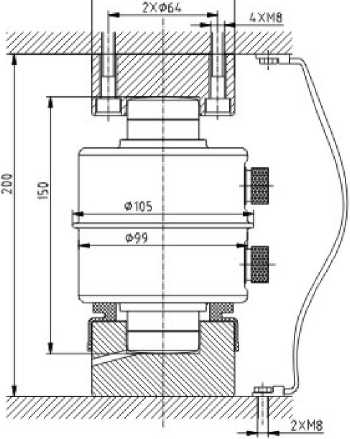

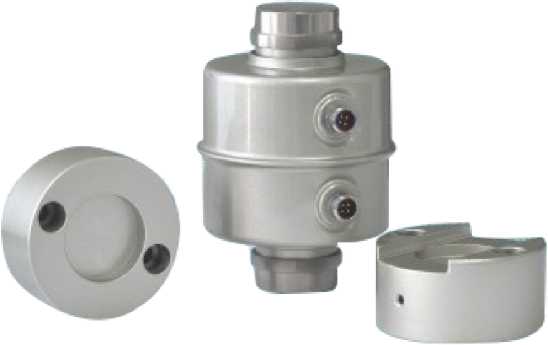

H系列传感器介绍XLZS-D

TECHNICALPARAMETER

Wires:Excn+(蓝,Blue);Exc-(黑,Black);Sig+(白,White);Sig-(红,Red)
